Разбираем acer P3250

Кто ходил на кафедральный просмотр х/ф "Брестская крепость",  возможно, помнят проектор, в котором отсутствовал красный цвет.

В этом посте речь пойдет именно об этом проекторе. Это DLP проектор, и, скорее всего, двухматричный (читаем статью по ссылке).

Подробнее об устройстве DMD чипа: 'MEMS: микроэлектромеханические системы, часть 2', часть 3, часть 1.

На этом форуме человек обратился с подобной проблемой: 'Проектор Benq MP622c : Пропал красный цвет'. Проблема решилась просто:

Аппарат самопроизвольно заработал. Я только снимал верхнюю плату, оглядел и поставил на место. Очень надеюсь на потерю контакта в разъеме матрицы. Теперь до следующего раза.

Попробуем проделать тоже самое с acer P3250. Под катом расположена фотосессия его препарации %)

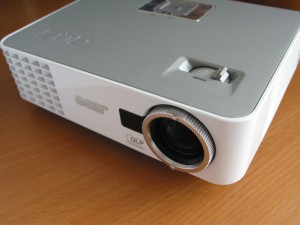

Вот он, наш красавец (при клике можно увидеть увеличенную фотографию):

acer P3250

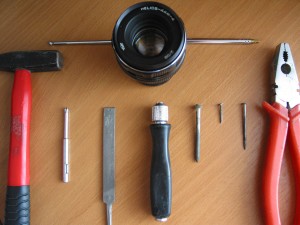

Для проведения успешной операции нам, возможно, понадобятся следующие вещи:

инструменты

Вначале вытащим лампу, для этого перевернем мученика и вывинтим 2 шурупа:

отвинчиваем

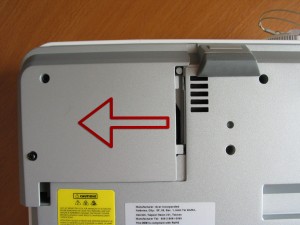

Крышка отсека лампы снимается сдвигом ее влево:

сдвигаем крышку

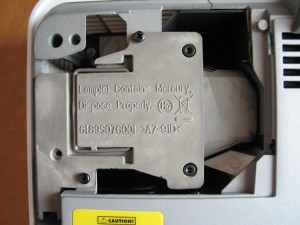

Вот и он, отсек лампы:

отсек лампы

Тут и возникла первый раз мысль, что до меня здесь кто-то уже шаманил - трещина в корпусе (вверху, чуть правее середины). Хотя, трещина возможно возникла от нагрева лампы.

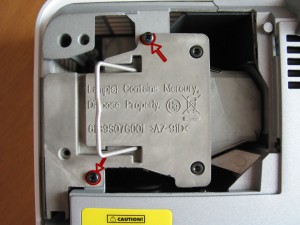

Вытаскиваем лампу (открываем ручку и отвинчиваем 2 шурупа):

открываем ручку и отвинчиваем 2 шурупа

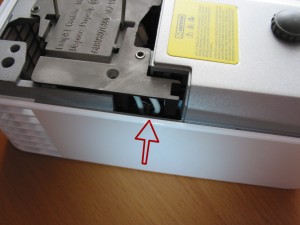

После этого одновременно тянем на себя ручку, и вилку:

вилка

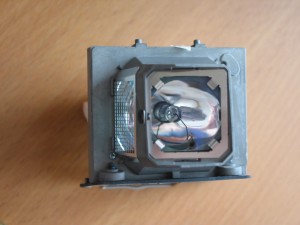

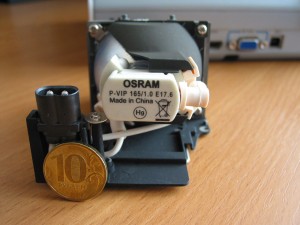

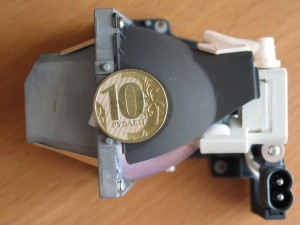

Вот и лампа:

OSRAM
вентиляционная решетка

лампа

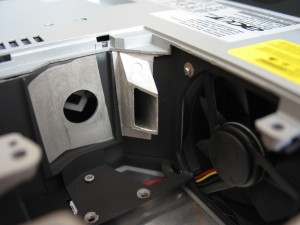

Заглянем внутрь отсека для лампы:

круглое отверстие - 'светоприемник' | патрубок турбины | вентилятор

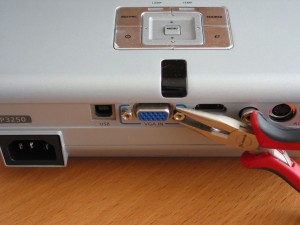

Отвинтим болты разъема VGA:

VGA

Вывинчиваем оставшиеся шурупы: (На картинке в центре лишняя метка)

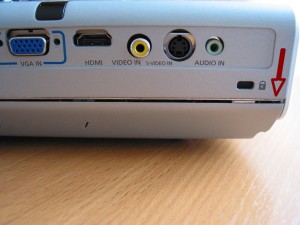

Теперь снимаем верхнюю крышку. Лучше вначале поддеть сзади:

поддеть рядом с замком кенсингтона

Когда не знаешь как открыть аппарат случаются разные казусы (на фото выше - новое вентиляционное отверстие в корпусе).

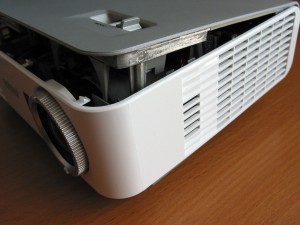

Затем открываем крышку спереди:

открываем крышку

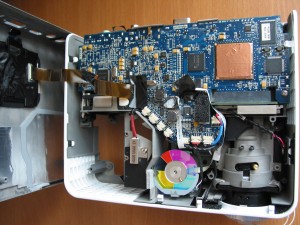

Добрались до внутренностей:

внутренности

Для того, чтобы снять плату надо отвинтить 2 винта: первый находится за толстой синей оплеткой кабеля, второй - справа посередине. Сама плата вставлена в разъем (ниже чипа, покрытого медной фольгой) для матрицы.

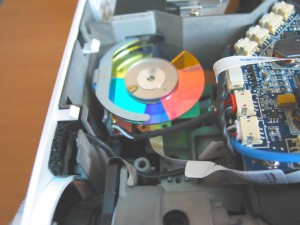

Эти снимки сделаны уже после модификации. Как видно, просто отсоединить все и заново соединить ничего не дало. Пришлось убирать светофильтр, причем так просто его убрать нельзя - там есть датчик, синхронизирующий переключение матрицы с вращением светофильтра. Эмулятор сигналов с датчика сделать было не из чего, поэтому светофильтр был перемещен на внутренний выступ ножки проектора:

светофильтр

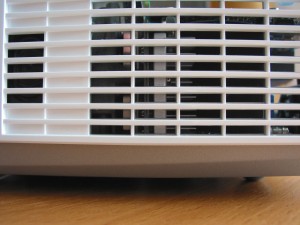

Предположение о двух матрицах не подтвердилось: светофильтр обычного типа, и место под матрицу - плоское (хотя оно может быть и плоским при наличии двух матриц):

динамик и матрица

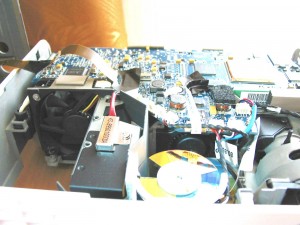

Взглянем на систему охлаждения:

система охлаждения

Слева находится вентилятор, посередине (под платой) - турбина. Провод в красной оплетке идет к термодатчику '43.89501G001A'.

Я бы не советовал включать проектор в открытом состоянии - ослепните. Если все-таки решитесь, то знайте: верхняя крышка имеет проводящее покрытие (для соединения земли), и если ее нет, то надо соединить все проводящие подушечки (над вентилятором, над матрицей, и над внешними разъемами) с оставшейся частью корпуса. Также лампу надо вернуть на место.

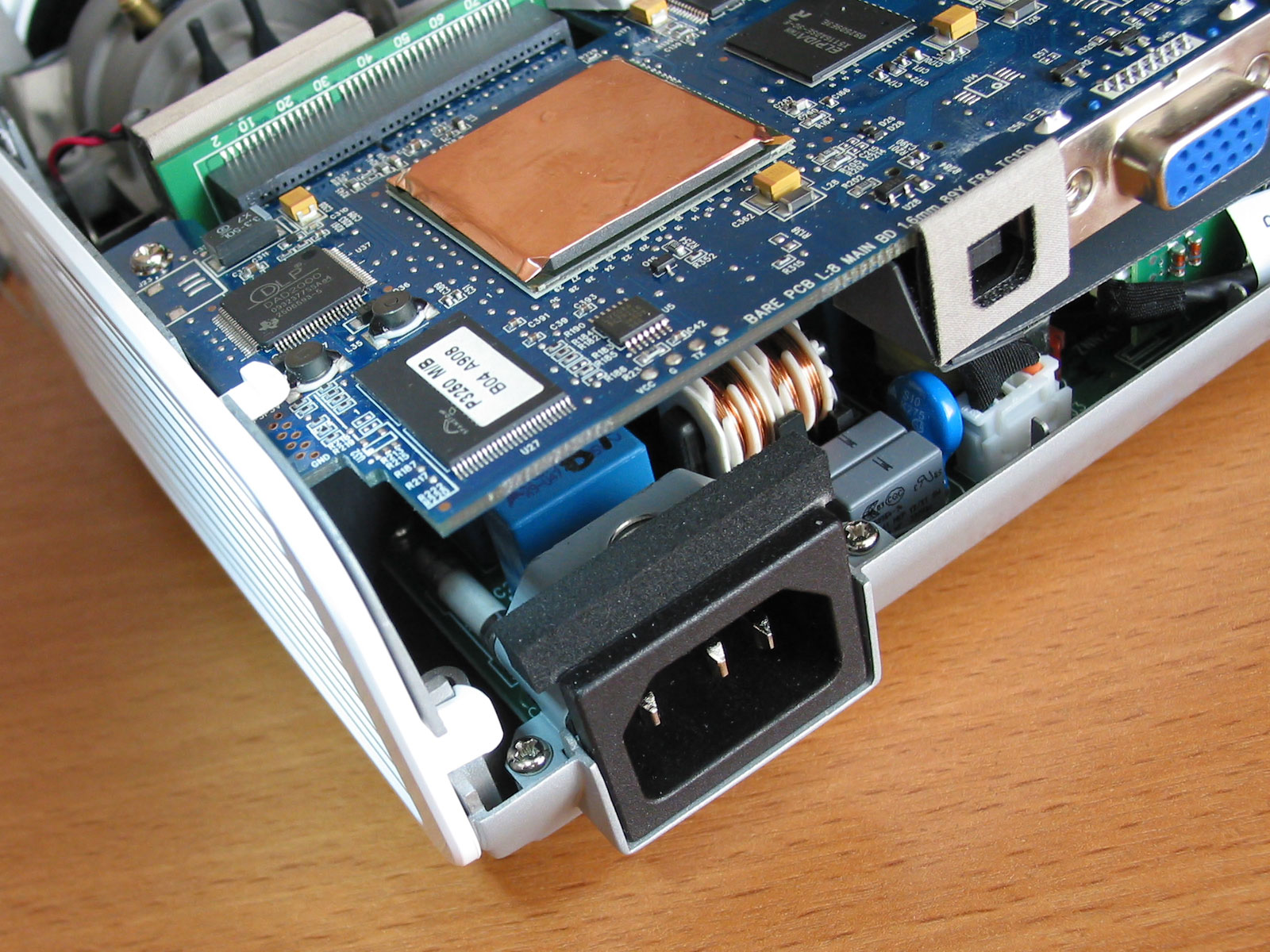

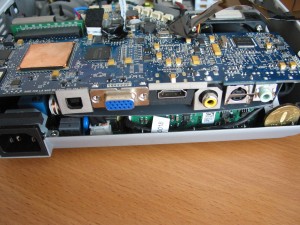

Под основной платой находится силовая часть:

силовая часть

Хорошо, когда есть набор пластиковых шариков, краски и пистолета, который все это растапливает. Нового вентиляционного отверстия как и не было.

В силовой части имеется керамический предохранитель:

керамический предохранитель (белый)

В итоге, после модификации, получили следующее:

• яркость увеличилась до 0.75 (раньше была менее 0.5) - смотрим на светофильтр и вспоминаем про отсутствующий красный цвет
• появилась способность вывести 2²⁴ градаций серого

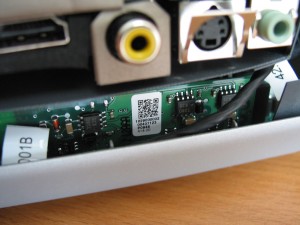

QR на память

В конце хотелось бы упомянуть тех людей, которые не дают остыть проектору после выключения. Именно благодаря таким людям появляются подобные обзоры и проекторы-мутанты.
